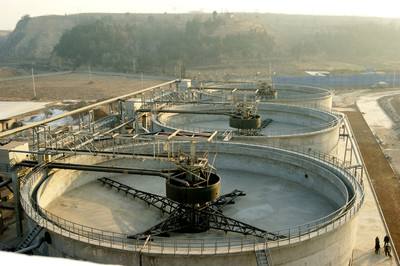

周边传动耙式浓缩机主要由耙架、槽架、中 心支架、集电装置、传动装置等组成，它的传动装置是把电动机的运动和动力传递给挂着靶子的桁架，使桁架在池子内围绕中 心均匀地旋转，并把浓缩产品靶向池底中 心的排料口，而澄清的溢流水则从池子四周溢出，再由环形溢流槽排出。
在中·心支柱上装有环形接点，沿环滑动的集电接点与耙架相连，将电流引入电机，使向电动机供电。周边传动整个传动系统较为简单、运行可靠、费用低，但是周边传动要有足够的摩擦力，对于大直径浓缩机，如果采用钢驱动轮在钢轨上驱动，它的摩擦力不够，易出现打滑现象。普通浓缩机在钢轨内侧加了齿条，利用齿轮齿条传递力矩，但从现场使用情况来看，由于齿轮齿条的制造及安装精度较低，易出现打齿现象，故而维护费用较高。另一种多点胶轮驱动是将胶轮直接与混凝土表面接触，增加了接触面的摩擦力，节省了钢轨轨道及齿条，而且使其故障率降低并节省了维护费用，即使长时间不更换胶轮，效果仍然较好。例如国内的烟台鑫海矿山机械产的周边传动式浓缩机正是运用此种原理制造，安
全系数高，能耗低，浓缩效果好，被广泛应用。
周边传动浓缩机的驱动动力是来自于周边耙臂上的电机减速机驱动的齿轮，通过齿轮与池边上的圆形齿条啮合传动，进而耙臂带动耙架运动，由耙架上处于一定角度的刮泥板将池底高浓度污泥刮集到中 心从而排走。为防止齿轮磨损，支撑齿轮耙臂的还有一个半径略小于圆形齿条的道轨，随着旋转的电机所需电源通过池中 心滑环来传递，并起支撑作用。
工作原理
周边传动式浓缩机，是选煤厂处理煤泥水、实现洗水闭路循环主要设备
周边传动式浓缩机主要由主梁（工作桥）、中 心支座及集电装置、驱动装置、刮集泥装置、浮渣刮板、稳流筒、浮渣耙板、小刮板、栅条、溢流装置和控制柜等组成。中 心支座由固定支撑座、回转轴承和机架组成，可同时承受轴向力、径向力和倾覆力矩。集电装置采用滑环式集电装置，由集电环和电刷架组成。浮渣刮板、浮渣耙板、浮渣漏斗组成撇渣机构，能有效地清 除水面浮渣。主梁是连接中 心支座和行走端梁的大型部件，其上有走道板和栏杆，钢梁的下面连接刮泥架，撇渣机构，和小刮板等，在行走端梁的带动下来完成刮泥、刮渣工作。
周边传动式浓缩机驱动装置设有过扭保护机构，当扭矩达到设定值时报 警停机，工作更加安 全自动。传动装置进行了优化设计，效率更高，外形更趋美观。能进一步分离浓缩污泥中的自由水份，以减少污泥体积，提高污泥浓缩效果，有利于提高沉淀效率。
周边传动浓缩机的养护
1.轨道平整稳固，无严重磨损。轨道应位于中 心圆上，偏心允差不大于20mm。
2.行走轮与轨面接触均匀，不打滑。行走轮直径磨损不超过15mm。中 心传动的木滑块与轨道的间隙不超过20mm。
3.传动架无裂纹、开焊及严重变形现象。耙子完整齐全，不开焊变形，不刮池底。
4.支撑架钢球不缺损，钢球与滚环无严重磨损及裂纹，运转平稳，润滑良好。
5.电器装置 滑环磨损均匀，刷架稳固，压力均衡，密封良好，不进水和煤。
6.保护装置 过负荷保护的声、光信号灵敏可靠，手动和自动提耙装置灵活可靠，保险销、套的材质规格符合要求。
7.浓缩池溢流槽保持水平，挡板完整。池底、池壁平整光滑，无破损。
